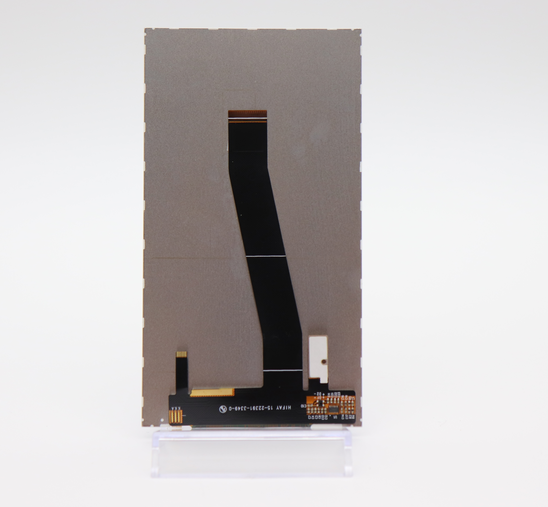

lcd顯示屏大家都認識，其主要的結構就包括面板、背光、排線和IC這幾大類，關于每個部件的設計大家都了解嗎？我們在設計lcd顯示屏每個元器件都要經過精密的設計，確保其功能和整體的結構。今天小編就帶大家了解一下lcd顯示屏排線設計應注意哪些細節？純屬干貨分享。

1.在lcd顯示屏背光鐵框上需要增加 排線的 對位線，建議排線的對位線單邊大要有一定的位置，均采用絲印的方式在背光上 絲印排線對位線。

2.排線與背光輔料需要留 一定的位置距離，防止距離太近相互重疊，同樣當有輔料與

輔料相接時，同樣需要注意此問題。

3.很多客戶在出貨時要去彎折出貨，這時候需要彎折出貨的型號，lcd顯示屏排線指定無膠基材，保證彎折性，并且要求電鍍金。

4. lcd顯示屏排線 需要彎折出貨的型號，注意lcd顯示屏排線出翹問題：如果lcd顯示屏排線 背面有鐵框時，lcd顯示屏排線 上需要貼有雙面膠，同時lcd顯示屏排線二側需要貼雙面膠，不需要再加貼黃色/黑色保護紙。但如果lcd顯示屏排線 背面無鐵框時，保證鐵框和lcd顯示屏排線有一定的距離,并加黃色保護紙，保證lcd顯示屏排線 不起翹。

5.當遇到結構復雜的設計時需要特別注意，對位目前有孔對孔（FPC 上孔對孔，背光定位柱對lcd顯示屏排線 上對位孔），線對線（lcd顯示屏排線 蝕刻線對絲印線），靠邊對齊。

6. lcd顯示屏排線上需要有絲印線與背光邊和輔料對位，以及lcd顯示屏排線 反折對位線。

7.lcd顯示屏排線上需要有雙面膠，厚度適當,太薄影響lcd顯示屏排線 彎折并注意距離。

lcd顯示屏排線設計排線時主要注意細節，例如我們海飛智顯就是一個注重細節的生產廠商，我們在設計時會充分考慮每個元器件的特性，以及生產中可能會遇到的問題，提前規避風險，降低不良率。
